大家来找茬 佳能EF35mmf/1.4LII USM拆解

对于佳能EF35mmf/1.4LII USM 镜头做过电子光学检测后，就急不可耐地要想拆解这个镜头了。这里边包括许多缘故，在其中之一就是说近期佳能镜头在特性层面拥有巨大进步，这令人们特别喜爱。另一点就是说佳能称这个镜头的防潮性和耐受性也有一定的提高。我与艾伦这个星期总算挤压了一点時间来拆解这个佳能EF35mmf/1.4LII USM。想和人们顺利进行的，快取出自身的镜头、螺丝刀和活动扳手，一起交往吧！

最先把镜头上的装饰设计环揭出来。

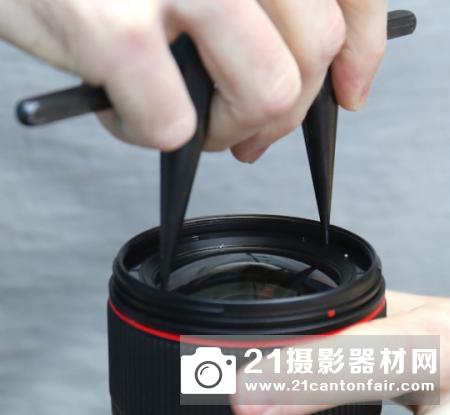

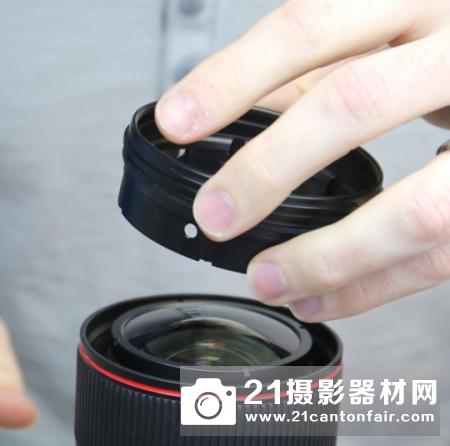

接下去人们用活动扳手把塑胶环卸下来。

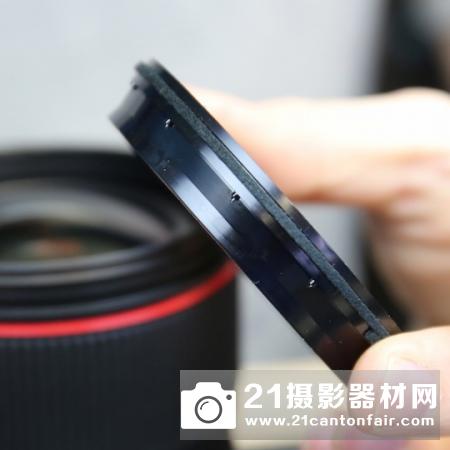

大部分镜头中，相近这类的塑料环都仅仅用于固定不动前组眼镜片的，而这个镜头上的塑胶环是以便提高镜头的防潮实际效果（也没有说这个镜头能彻底抵挡独特气温的危害，一切一款镜头都没法做到这一点）。这个镜头的塑料环与镜身紧闭，环带也有胶边，用以镜头內部防潮。

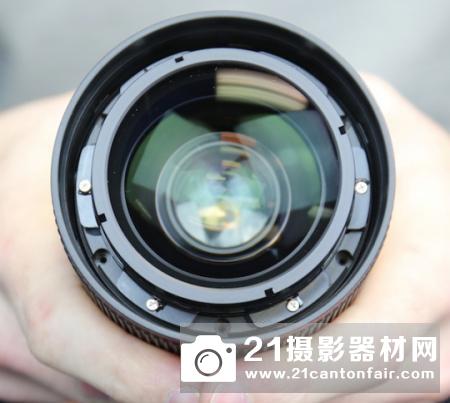

如今人们能够看见镜筒里有2组共六颗螺丝。人们能见到的铜螺丝固定不动在ps滤镜镜筒上，被遮挡住一部分的螺丝是用于固定不动前组眼镜片的。

原文地址：Canon 35mm f/1.4 Mk II Teardown

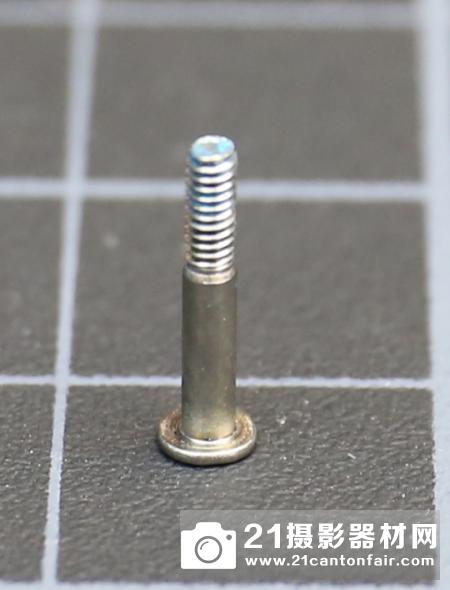

这儿大部分镜头仅用三颗螺丝，而这个镜头用了六枚加长型加强螺丝来固定不动镜筒。

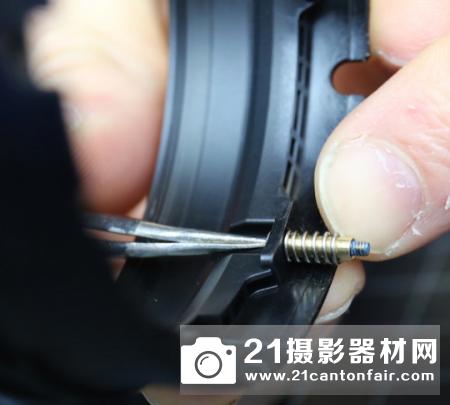

螺丝扭开后，人们发觉六颗螺丝下边也有金属垫片。那样会使镜头工程造价上升，但是也会产生不言而喻的实际效果，能够使对焦环扣得越来越紧，进而均衡工作压力遍布。

把螺丝从镜筒上卸下来，就能够看见对焦环了。假如对焦环坏掉，替换成起來也非常简单便捷。

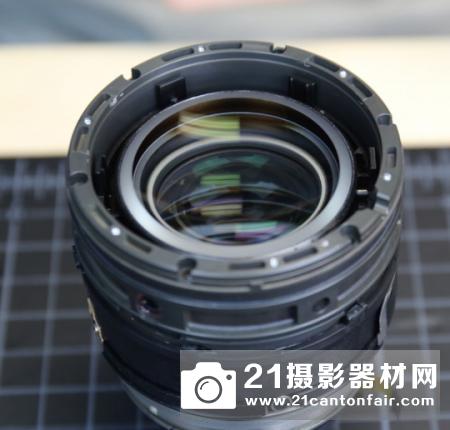

从下面的图能够看得出，前镜组也是用六颗螺丝固定不动的，可以见到硅橡胶的印痕。

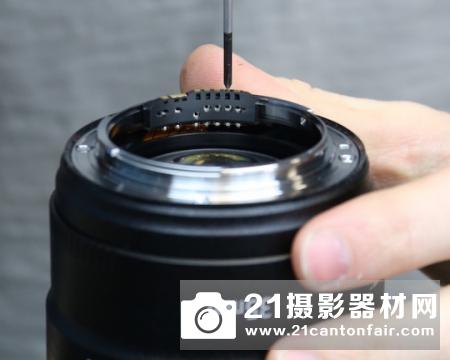

艾伦感觉眼镜片被硅橡胶粘得太紧，将会得砸开才行。人们沒有盲目行动，只是把镜头掉转来，先拆下来了镜头的接口座。

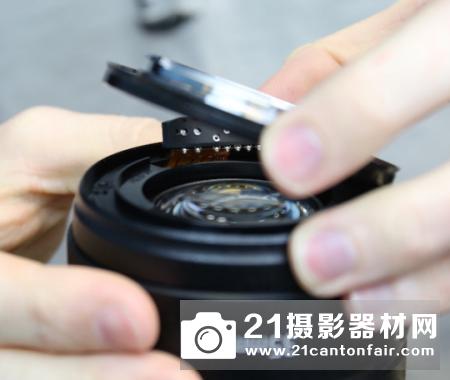

图上就是说佳能镜头接口座上用以防潮的橡胶圈。

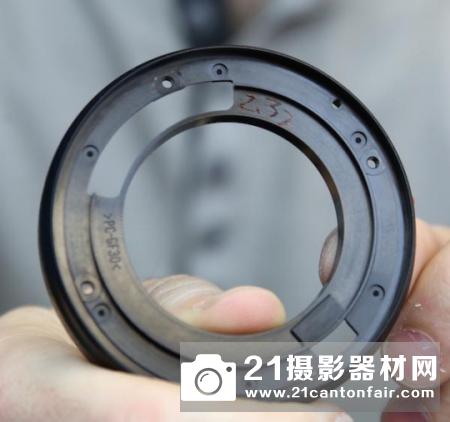

接口座下边是一个灰黑色塑胶垫环，上边有序号，这说明垫环薄厚危害着镜头無限自动对焦的间距。佳能镜头一般 都用这类厚垫环而并不是较为薄的密封垫。

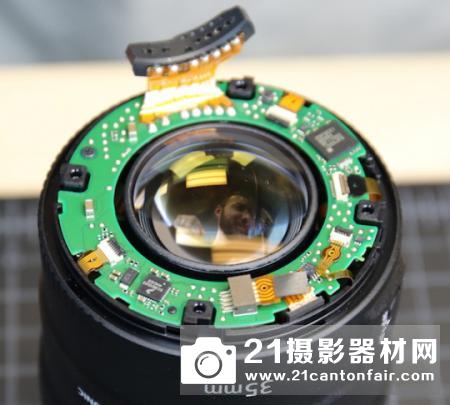

垫环下是规范的佳能PCB电子器件板，节点许多。

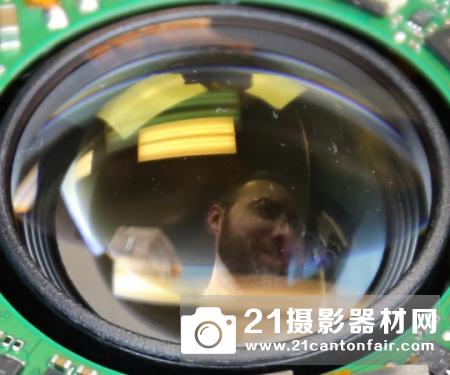

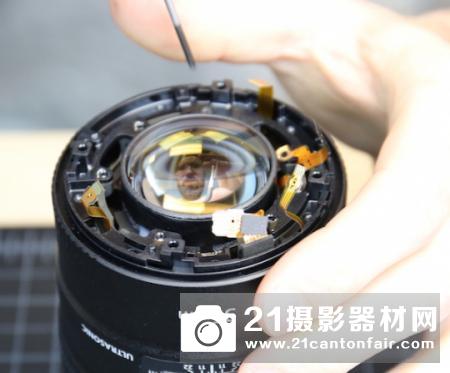

从镜面玻璃上能够看见艾伦的倒映。

人们能够看见这儿用了许多牢固的螺丝，不像人们一般 见到的镜头那般只能3颗螺丝。

如今人们讨论一下镜头里有什么趣味的构件，最先就是说后镜组和对焦马达。

间距近一些就能够看见大量关键点。镜头后侧和全自动对焦马达中间也有双层橡胶板，用以调节后镜组电子光学特性的电子器件构件也很好用。

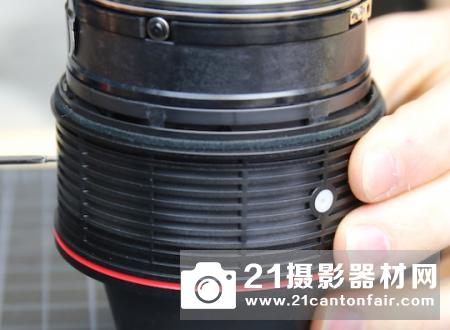

接下去人们又回到镜头前端开发，除掉了对焦环上的软胶一部分。对焦环上边还遮盖了一层胶带纸，将对焦环上的全部螺丝孔彻底遮盖。

撕下胶带纸后，固定不动对焦环的塑胶构件就外露来啦（见图中正下方乳白色环形物）。

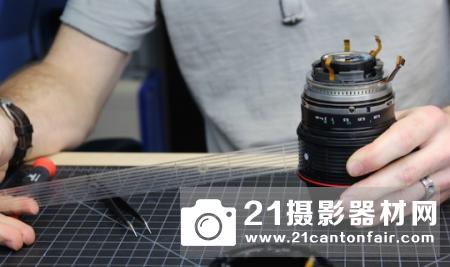

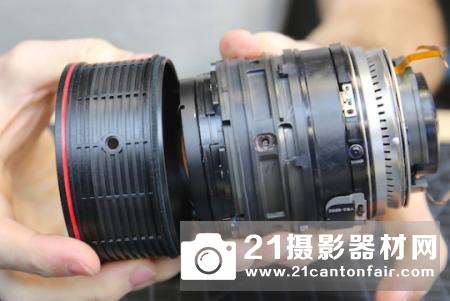

到这里就需要特制工具来打开，不过打开之后对焦环就很容易从镜头前端取下来了。请注意，艾伦左手拿的已经部分拆解的镜头上还带有全部光学镜片，这些镜片还没有拆下来。

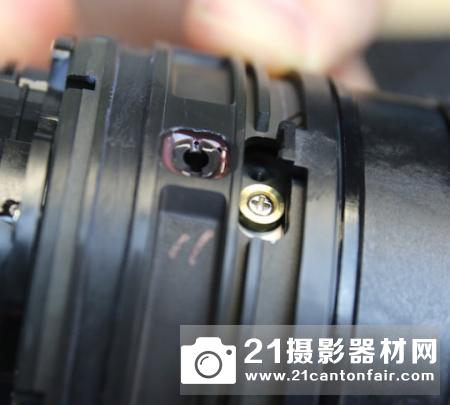

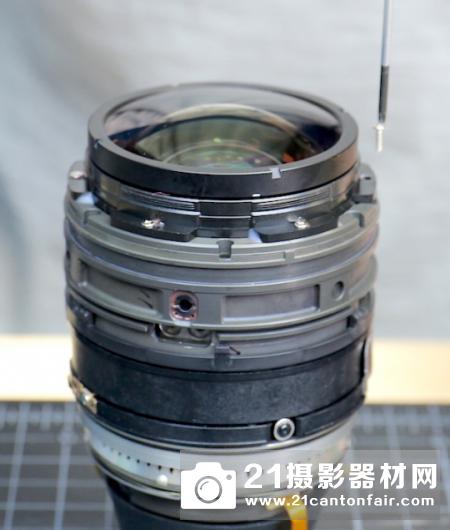

去掉对焦环后，我们可以看到另一组非常精密的光学调整环套模组，是用来调节第二组镜片的。

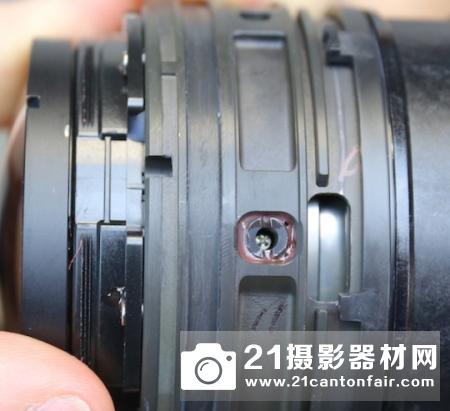

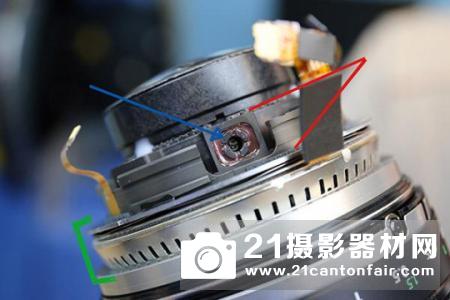

自动对焦马达后方的部分使用的是十分坚固的偏心轴环套模组，中心部分使用了大型固定螺丝，一般来说，只有超远长焦镜头才有这样的做工。

考虑到第二组镜片可调节而第一组镜片无法调节，我们决定拆掉第一组镜片。意料之中的是，第一组镜片也是用6颗螺丝固定的（一般镜头使用3颗螺丝），都是加长型强化螺丝。

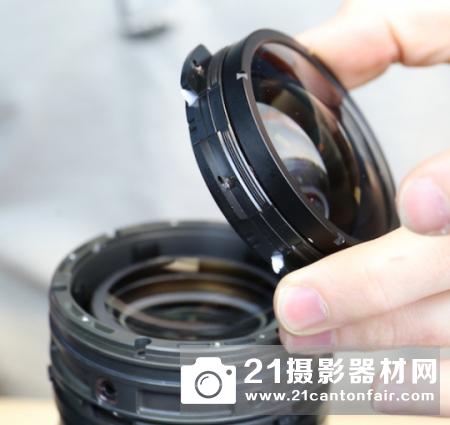

拧掉螺丝后，我们又稍微加热了一下上面的胶，拿掉了第一组镜片。大家可以看到前镜组上的第一块镜片很容易替换，如果镜片有刮痕了，不需要替换整个前镜组，单独替换磨损的镜片就可以。我不太清楚前组镜片的成本是多少，不过像这样的前镜组成本很高，应该有700 美元。想更换的话，只要替换前组镜片就可以，花费也会少一些，这样就不需要更换整个前镜组了。

下面我们来看一下拆掉前镜组后镜筒是什么样的。值得一提的是，镜片是一块凹镜，看起来很与众不同。

更重要的是，这款镜头的灰色镜筒看起来非常结实，我们拆下来的所有部件都依托这个金属镜筒工作。这一点非常不同凡响，之前人们说一款镜头“结实得像坦克一样”，我只会翻翻白眼。不过拆解了佳能的这款镜头之后，我确信这就是一款“坦克一样结实”的镜头。

所谓结实不是说这款镜头能帮你挡住子弹，而是这款镜头的核心部分做工非常精密，而不仅仅徒有其表。这听起来简单，不过这是我们第一次看到不同的定焦镜头中有这种构造。可以说这款镜头是佳能工程师的匠心之作。

接下来，我们开始拆解镜头中最重要的镜片部分。

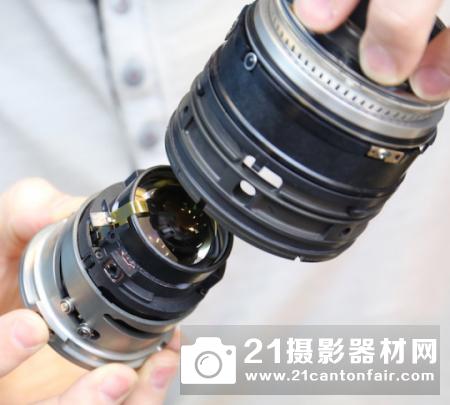

旋开镜筒后，后镜组可以自动从对焦马达和镜筒中滑出。

移除自动对焦马达和外围镜筒，就可以看到镜片部分。

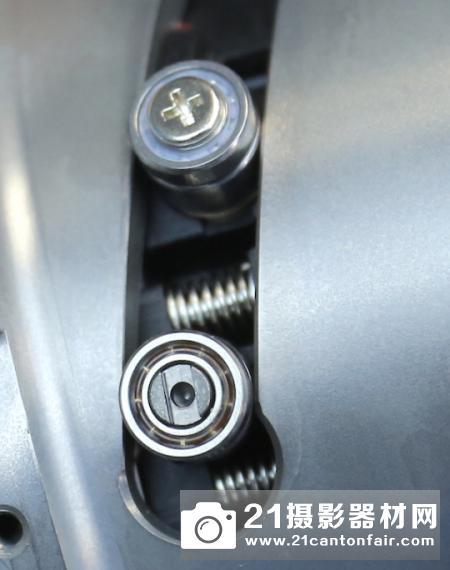

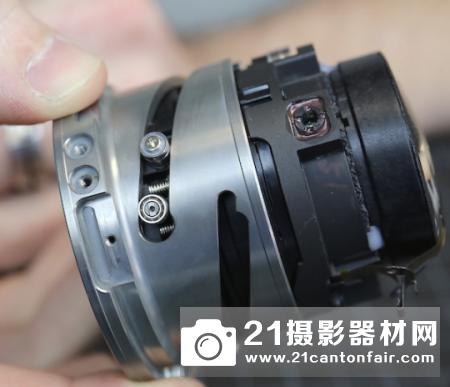

仔细看的话你会发现这些螺旋环不只是能来回滑动那么简单，上面还附有多组金属螺丝。看到这里，我要重复一遍，佳能的这款镜头做工精密，简直到了令人敬畏的地步。

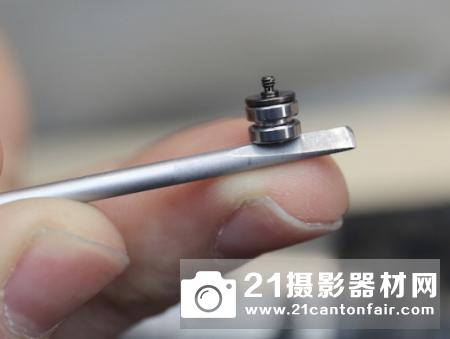

我们当然要把螺旋环也拿出来看一下。大家可能看起来觉得很小，但其他镜头上的都是尼龙做的，大小只有图上的1/4那么大，既不是金属的，又只能来回滑动，不能滚动。

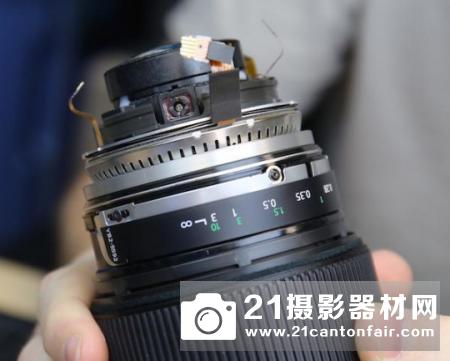

下面会展示一下镜筒伸出来后是什么样的，从图片上可以看到光圈控制马达。

评价

我确信佳能EF35mmf/1.4LII USM一定给大家留下了很好的印象。这款镜头的耐候性比多数镜头都要好，镜头构造也很出色。和我们之前拆解过的镜头相比，这款镜头的构造可以说是极为精巧，关键部件简直结实得像坦克一样。镜头内部的部件大而坚固，一般镜头都使用3颗螺丝进行固定，而这款镜头使用了6颗螺丝。

这款镜头的设计也独具匠心，非常合理。镜头上容易损坏的部分（比如前组镜片和滤镜环）都很容易更换。镜头内部的一些部件也各有其用处。要评价这款镜头的话，我会说它是一分钱一分货，丝毫没有偷工减料。

贵的东西一般是物有所值，重的东西一般做工结实，这款镜头可以说是两者兼备。
