无人机测土石方工程量

土石方工程量的结转通常是施工预算与清算中的异议与聚焦，应用BIM模型的方式仿真模拟土石方工程的基坑开挖与回填土，令人形象化合理地进行土石方工程的挖运剖析与运算，能保证土方平衡测算的精确化与精细化管理，而且大节省异议的時间，对新项目成本控制充分发挥了关键功效。 BIM技术性在土石方工程量中的测算构思 这篇文章内容应用Revit手机软件来展现BIM土方计算的构思。 需处理的难题：

1. 怎样从初始地形地貌获取出原始数据信息 ?

2. 怎样把数据信息模型转换为BIM模型 ?

3. 怎样从BIM模型获得土石方工程量 ?

解决方案：

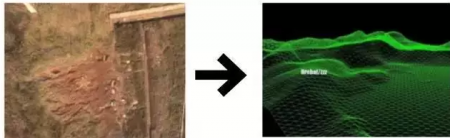

1. 运用无人机高清航拍及云数据三维成像技术性产生模型数据信息

2. 将影象材料根据手机软件解决做到模型原原材料数据信息

3. 把数据信息导进Revit手机软件当中转化成初始地形地貌模型

4. 再依据设计图在原当然环氧地坪模型的基本上绘图基坑模型，两模型中间的差别规模及为土石方工程基坑开挖量模型，运用Revit立即导出来表格则得到土石方工程基坑开挖量。

① 从初始地形地貌获取原始数据信息 无人机摄影测量日渐变成一项兴盛的测绘工程关键方式，其具备续航时间长、低成本、灵活机动等优势，是卫星遥感与许多人机航空遥感的强有力填补。

无人机空中航摄系统软件一般由路面系统软件、航行服务平台、控制器、数据处理方法等四一部分构成。路面系统软件包含用以工作指挥者、服务保障的车子等；航行服务平台包含无人机飞机场、维护保养系统软件、通信系统等；影象获得系统软件包含开关电源、GPS程序控制导航栏与航摄智能管理系统、大数字航空摄影仪、云台摄像机、操纵与纪录系统软件等。数据处理系统包含空三精确测量、正射改正、立体式测图等。

在某实例中大家对初始地形地貌开展照相勘察，运用大疆无人机对被测绘工程的场所地形开展多方位的照相纪录。

某实例中大家让无人机航行到一定高宽比，高宽比由照片的细致水平而决策，较高的照片细致度必须无人机超低空飞行来收集到更细腻的地貌特征，可是过低的飞机飞行高度也会导致摄像镜头角度范畴比较有限，导致测绘工程工作效能过低。在无人机航行到适度高宽比之后,L波段的高清航拍摄像机镜头竖直路面向下拍攝，无人机的高清航拍线路选用“之”字型沿场所的某一方位往返来回，而无人机的高宽比持续保持一个海拔高度表面。那样L波段摄像镜头的角度范畴展现带条状按顺序逐渐遮盖所有场所，这就完成了对地形逻辑性井然有序的全覆盖拍攝。

将无人机对土方回填工程施工场所多方位高清航拍及时后，在现场或办公场所用电脑查询无人机数据储存SD卡照片文件夹名称，这时候文件夹名称内的照片是根据序号井然有序排序的，仔细观察照片范畴能够 看得出照相机部位在往一个方位平移变换，左右二张照片中间有重合地区。这时候，每一张照片都含有此片拍攝时的地理坐标、平均海拔、拍攝姿势（视角）等POS信息内容，它是原始的重要信息内容。 ② 原始数据信息转换为BIM模型

Revit手机软件对含有地理坐标、平均海拔、拍攝姿势（视角）等POS信息内容的照片是不可以立即鉴别的，必须根据一个“转运站”对照片开展解决。应用技术专业的平面图危害搭建三d模型手机软件可以将照片解决成点云数据，这篇文章内容以PHOTOCSAN手机软件特征分析叙述。

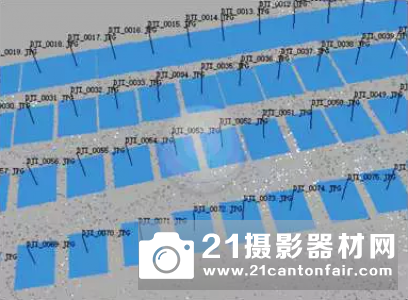

1. 两端对齐照片：Photoscan会依照每一张照片的地理坐标、高宽比和视角复原出每一个摄像镜头的部位，如图例深蓝色摄像镜头平面图依照“之”字型依次排序▼

2. 创建聚集云：Photoscan可能测算每一个点中间的关联，将每一个鉴别出去的点纳入聚集测算中

3. 转化成网格图：拥有每个点间的矢量素材函数关系，Photoscan发生变化将他们依照具体情况相互连接，搭建变成点线面的三d模型

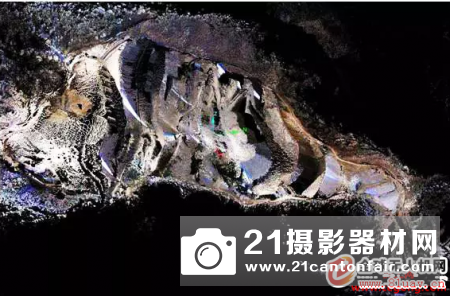

4. 转化成纹路：Photoscan依据创建聚集云时的数据信息，将平面图影象分派给三d模型，这时的模型有着内部构造和外界图象，早已产生了基本的三d模型

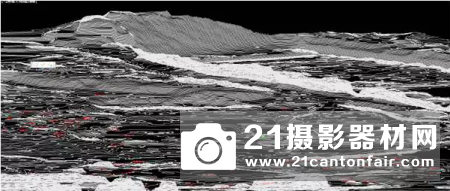

到此含有材料夹面的点线面三维模型已在Photoscan中展现出去，手机软件可以导出来多种多样文件格式的文档，将Photoscan导出来点云文件，并载入到AutoCAD中，则可在CAD三维主视图中变化为具备标高特性的线模型，即获得含有标高点的三维CAD模型。

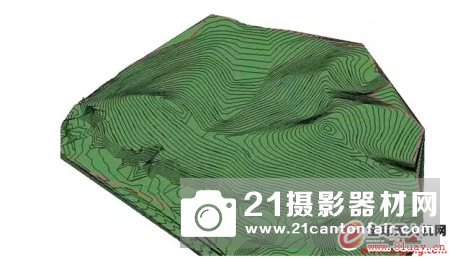

③ BIM模型得到土石方工程量 1. 把三维CAD模型导进Revit手机软件，会在三维主视图中转化成一个模型，即“初始地形地貌模型”。

2. 怎样在“初始地形地貌模型”的基本上获得土石方工程的挖填方路基量，下边有二种方式： “建筑地坪“指令 a. 把“初始地形地貌”的建立环节设定为“目前”；

b. 挑选规模和场所菜单栏中的“整平地区”指令，弹出来的提示框点一下“建立与目前地形表面完全一致的新地形表面”，选中原来地形打勾确定；

c. 挑选规模和场所菜单栏中的“建筑地坪”指令，大家参考现有的深基坑管沟二维工程图纸，应用绘图轮廊与设定设计标高、倾斜度的方法自主绘图环氧地坪手稿并打勾确定，这时在建地形为“新结构”；

d. 选中“新结构”的地形，手机软件会全自动挑选“新结构”与“目前”中间的土方回填规模，而且左边特性栏会显示信息“净裁切/添充”、“添充”、“横截面”的值，这种值即是“挖填方路基基金净值”、“填方路基”、“挖方”的量，则土石方工程的挖方、填方路基与挖填方路基基金净值立即显示信息出去；

e. 最终必须明确提出的是，这一方式有一个缺点：不可以在新结构的“建筑地坪”的基本上再次编写地形，即大家的地形必须在同一地区一次性编写及时。

“整平地区”指令 a. 把“初始地形地貌”的建立环节设定为“目前”。

b. 挑选规模和场所菜单栏中的“整平地区”指令，弹出来的提示框点一下“建立与目前地形表面完全一致的新地形表面”或“仅根据周边点在建地形表面”。这时候大家参考现有的深基坑管沟二维工程图纸，应用清除原地形的标高点与建立基坑开挖后的标高点的方法，自主建立要想基坑开挖到的地形表面，并打勾确定。

c. 选中“新结构”的地形，手机软件会全自动挑选“新结构”与“目前”中间的土方回填规模，而且左边特性栏会显示信息“净裁切/添充”、“添充”、“横截面”的值，这种值即是“挖填方路基基金净值”、“填方路基”、“挖方”的量，则土石方工程的挖方、填方路基与挖填方路基基金净值立即显示信息出去。

d. 在这个方式的基本上，则能再次编写地形。假如要再次基坑开挖并测算，将原来“目前”的地形删掉，将编写过的“新结构”地形建立环节设定为“目前”，事后方式如上。

BIM土石方算量技术优势 传统的土方计算方法存在着计算量大、计算精度不高、数据量大等缺点，而利用“根据地形特征进行区域划分-近似简化-采取合适的测量方法取得地形三维特征数据-最后通过三维重构的方法得出计算结果”思维的BIM方法能够实现快捷精确的计算方法，并且能做到“实际与模型的精确对应”和“所见即所得”。随着摄影成像的技术迅速崛起，大量国内外优秀的摄影成像软件已具备了一定的模型分析和计算的能力，未来从地形测量到土方计算结果的获得，人工成本和时间成本都将大大降低，同时测量的精度也会比传统测量方法要高许多。 BIM在土石方平衡中的应用展望 土石方挖填方量的造价分析 运用BIM建模的方法模拟土石方开挖与回填，在直观有效地开展土石方的挖运分析与运算基础上，做到土方平衡计算的精确化与精细化，节约解决争议的时间，对项目成本管控发挥重要作用。 土方工程施工仿真模拟 在REVIT之中演算好土方模型后，同时建立土方机械模型（挖掘机、运土车），用内建体量模型模拟单位运土车的土方倒序铺设，把模型全导入Navisworks或者Lumion中制作演示动画。 制作土方施工方案 运用Microsoftproject结合施工动画制作初始施工进度表，运用Navisworks演示（尽可能考虑到现场每一个实际情况），得出现场车辆运行路线、路线碰撞等预知信息，并在此信息上不断优化施工方案。
