航宇制造商采用激光水射流提升碳纤维/陶瓷基复合材料加工效率

据compositesworld网址今年5月2日引发热议，伴随着复合材料弹性体材料(CFRP)和瓷器基高分子材料(CMC)原材料在四轴飞行器柴油发动机、航空航天部件和高超声速运用中的猛增，生产加工变成一个难题，由于精密度和高效率会更改新项目成效。将销售电价和高精密特点生产加工成CFRP和CMC的试着，因为其强度和磨损性而具极具挑戰，会造成 生产加工速度比较慢、对原材料特性造成负面影响、不能满足零件规格型号及其高经营成本，包含持续反复的数控刀片更换。

以便解决这一挑戰，生产商们早已开发设计了一系列用以生产加工这类优秀高分子材料的激光技术性。尽管激光出示了提高工作效率和清除数控刀片可重复性成本费的发展潜力，但造成的发热量会消退到原材料中，进而将会造成微裂痕和原材料转变。激光在光线的聚焦处切削，也会造成 V形创口，这针对操纵精准的尺寸公差可能是不太好的。

法国Synova企业开发设计的激光微射流技术性能够 转化成彻底包括在水射流中的激光束。激光在气体-水页面处反射，基本原理上类似光纤线，而水则制冷切削区，并从创口洗去碎渣。据报道，与传统式激光器对比，该技术性的优势包含不容易点燃或热衰退，越来越少的毛边能够 使表层更光洁，直边切削和高些的精密度。

17年GE国际航空公司在坐落于英国北卡罗来纳州阿什希尔的CMC柴油发动机构件生产厂家布署了激光微射流技术性。这里，它用以在LEAP柴油发动机的CMC罩环中生产加工孔。GE航空公司CMC生产经理Ryan Huth表达：“此项技术性有利于维持打孔直徑的高精密。微射流能够 在三分钟内打孔，而传统式生产加工要钻一小时。”

·水跟光的能量

Synova企业由Bernold Richerzhagen博士研究生于1995年开创，他于二十世纪90年代在瑞士联邦理工大学开展科学研究后得到了激光微射流技术性的专利权。该技术性于2003年被普遍用以半导体材料圆晶激光切割。随后，Synova于2004年在国外、日本国、印尼和日本开设了当地分公司。这种技术性如今早已拓展到包含了微数控加工中心，方案最近在中国内地和中国台湾开展改建。 2010年，Synova与Makino切削数控车床公司建立了联合开发战略伙伴关系，发布了新的数控车床系列产品，并推动了他们用以生产加工医疗器械、腕表机械设备、天然气和喷气发动机涡轮叶片、半导体设备和超硬材料的切削专用工具。

在激光微射流系统软件中，激光束根据充压水舱并聚焦点到喷头中。激光器是一种普遍的工业生产型号规格——固体Nd:YAG，输出功率为10-200瓦，光波长为1064(红外线)、532或355纳米技术。头发细的射流——直徑为50-70μm——过虑的双蒸水在200-650巴的底压下应用。这促使水的耗费很低，大概2-3升/钟头，而且释放在原材料上的力是可忽视的低于0.1牛顿。

怎样在水里保持合理的激光缝隙腐蚀？Synova英国市场经理Jacques Coderre表述说：“激光大概每秒钟单脉冲10000次。针对每一激光单脉冲，造成的等离子技术会往上推水，进而保持缝隙腐蚀。在单脉冲完毕时，等离子技术塌陷，随后水清理表层并消退发热量。”他强调，水射流还清除了干试激光系统软件一般必须维持激光聚焦点产生的多元性和加工工艺转变。“那样能够 激光切割厚的或者非平面图的零件而无须担忧聚焦。运用该技术性还生产制造出一种圆柱型激光器，能够 造成彻底平行面的壁，并具备密不可分的创口总宽。”

·为高分子材料配备

激光微射流不但适用CMC，并且适用CFRP和层叠聚酰亚胺薄膜。在检测全过程中，它在2.6mm厚的CFRP聚酰亚胺薄膜上转化成直徑为3mm的孔，速率达到1440mm/分鐘。Coderre表达：“应用基本的激光器，由于发热量你务必减速。基本的切削能够 做到相近的速率，但因为必须拆换数控刀片，因而经营成本高些。”该技术性能够 激光切割1英寸厚的CMC聚酰亚胺薄膜。“速率根据十分稳定的1立方mm/分鐘的消溶率。”

Synova企业有着一系列数控车床，上年发布了五轴CNC LCS 305系统软件。Coderre表述道：“这台数控车床善于高精密三d切削，特别适合中小型CMC零件，但它不宜大中型CFRP零件。”因此，Synova已经其激光微射流集成化到龙们数控车床中，可以生产加工超过两米×3米的零件。“它还非常容易与智能机器人集成化，便于程序编写，”他填补道。针对2D切削，微射流手机软件将CAD文件格式转换为数控车床编码。 一旦认证，操作工只需按下一个按键，数控车床马上会实行切削程序流程。针对三d激光切割，Coderre表述说后cpu从CAD文档中获取必需的三d数据信息，并将其备份用以微射流手机软件。

针对“加工厂4.0”作用，激光功率计、精准定位控制器和全自动射流视角效正集成化在激光微射流系统软件中。Coderre表达：“它更加灵活，便于做为单独信息系统集成到零件生产制造中，或做为自动式生产流水线的一部分，不用操作工保持批量生产。”该技术性已在LEAP柴油发动机的CMC零件中获得认证。“针对高分子材料，它根据迅速的生产制造速率、更低的经营成本、高些的可信性和高些的生产量保持了更低的制造成本。”伴随着新型材料、销售市场和竞争金属材料技术性的持续发展趋势，这类高效率的确是高分子材料所必须的。

【拓宽阅读文章】集成化的水射流拓展了激光切削的发展潜力

依据通用电气公司2017年9月公布的一份汇报，水射流可使激光生产加工变成生产制造制冷孔的行得通加工工艺，这种制冷孔铺满天然气和工业品涡轮叶片的表层。据报道，这类与众不同的激光切削技术性有利于GE在每一零件上节约数钟头的生产制造時间，而如今，该技术性的法国房地产商以及北美地区合作方也期待将盈利拓展到别的涡轮叶片生产商。终究，它不但出示了激光切削早就出名的速率和精密度优势，并且还清除了传统式的缺陷：即危害原材料构造的发热量和黏附表面层的机加碎渣。

殊不知，这种并不是唯一的优势，而且运用不限于钻制冷孔。依据汇报，GE还运用这种激光器从新的耐高温(因此无法生产加工)原材料生产制造别的增压零件。别的造就细微、繁杂特点商品的生产商还可以获利。手术钳、针管和别的医疗机械；汽车喷油嘴和点火线圈；多晶硅和多晶金钢石(PCD)切削数控刀片——这种仅仅 别的一些记述的工作中案例，在其中这一独特类型的激光切削已被证实是以切削到蚀刻工艺到EDM(电火花线切割)等加工工艺的行得通取代计划方案。除开GE已经开展的制冷、清理原材料除去以外，技术性开发者表达，公司分立零件生产商能够 从该技术性在全部深层范畴内保持无光洁度切削的工作能力中获益，而不用担忧聚焦。

这一切怎样保持？還是根据最重要的基本元素：水。更具体地说，根据紧凑型的充压水流彻底包起来激光束，以另外作为导向、制冷物质和清洁液。

·拓展主要用途

在瑞士洛桑联邦政府理工大学(EPFL)开发设计了如今名叫激光微射流(LMJ)的博士研究生，博士研究生Bernold Richerzhagen于1995年开创了Synova，将新发明专利导入工业生产生产商。在接下去的20很多年里，Synova渗入了从裸钻和晶石激光切割到半导体材料和电子设备的销售市场，借助数控车床生产制造合作方为LMJ出示适合的制造行业专用型服务平台。英国市场经理Jacque Coderre表达，虽然该企业自2004年至今一直在曼哈顿的小规模纳税人顾客群周边保持英国服务处，但促进LMJ向更规模性拓展需要的市场销售、服务项目和适用基础设施建设，必须加速与一个关键合作方的协作脚步。

这一合作方是数控车床生产商Makino，脚步加速得益于俩家企业近期与GE协作将LMJ运用于涡轮叶片制冷孔生产制造。此项工作中促使了MJ系列产品LMJ数控加工中心的开发设计，并于2017年4月与签署了独家代理市场销售、分销商和售后服务适用的单一源技术性(SST)协议书，该企业是Makino的一个出示工程项目、当场服务项目和商品销售的单位，填补了生产商自身的切削和EDM产品系列。有二种规格可提供选择：三轴MCS 300和很大的五轴MCS 500，专为三d实际操作而设计方案，如同在GE开展的这些实际操作。Synova的LCS系列产品是一种非Makino系统软件，用以精密机械加工中小型金属材料和硬质的原材料零件，也可根据SST得到(较大的LCS，LCS 300，工作中范畴为300×300 mm)而MCS 500出示500×400mm)。

在这里两根产品系列中，切削姿势都落在二极管液压柱塞泵的固体钕夹杂钇铝石榴石(Nd:YAG)激光器上，单脉冲延迟时间以纳秒为企业，平均功率为50-200瓦，光波长为532牛米(一些LCS型号规格也出示1064牛米)。创口总宽与喷头直徑密不可分配对，精密度和可重复性以μm为企业。在底压下投影的纯净水、双蒸水和过滤水包囊着光线，以限定水流不好危害产生的风险性。这类水流十分类似光纤线电缆线，保证生产加工是制冷、清理和准直的。

·制冷、清理、准直

因为全内反射的基本原理，大部分能够 在水流中“捕捉”激光束。当动能波(即激光束)从具备较密度低物质(即水和气体中间的界限)的界限彻底反射，进而不容易有动能越过。LMJ运用这一基本原理将光线从水流的内腔反射回家，进而驱使它顺着从喷头到钢件的狭小平行线相对路径散播。

假如这一基本原理非常简单，那麼工程项目就算不得什么了。数控车床服务平台具备各种各样内嵌分系统，用以解决和安全性地容下水。对于激光头自身，光线务必以某一视角贴近界限以反射而不是越过它，这是一个挑戰。水射流也务必高宽比平稳，界限一致，以避免光线逸出。因此，Synova的一项国际专利涉及到应用由汽体封闭式的液體射流来避免产生渗流。由绿宝石或裸钻组成的喷头具备耐用度，独特样子可保证汽体和水适度产生相互作用力。Coderre老先生说，提升水舱的样子也必须很多年的试验。

虽然Synova对这种和别的重要设计方案特点一直守口如瓶，但该企业的参考文献叙述了这类与众不同技术性与传统式激光生产加工的差别取决于三个基础层面：

——沒有光洁度。 LMJ系统软件喷头的直徑范畴为25至120μm，底压水流成交量放大这小15%。运用內部持续反射光线的动能，水流实质上变成一个极致的圆柱型叶子，在其运动轨迹中留有极致的直壁。

在沒有正确引导水流的状况下，激光束是当然的锥型，从源变小到特殊聚焦随后再度向外进行。因而，务必严控切削深层和聚焦部位，以防止切削中出現多余的光洁度。水的加上清除了对于此事的忧虑。依据Synova的文本文档，在水射流以及內部的激光刚开始分离出来以前，水射流能够 投影到间距喷头直徑1000倍的间距，(MCS系列产品的较大工作中范畴为100毫米)。

——没有热影响区。虽然激光在原始速度和精度方面可能无懈可击，但只有某些应用才会让它去直接熔化材料。通常，激光烧蚀的性质阻止了它在工件上的使用，因为在切削区域周围的热影响区内，可能发生微裂纹、变形和其他条件的不利影响。在LMJ系统中，围绕光束的发丝般细的水流在激光脉冲之间的微秒间隙中吸收这种热量。

——无材料沉积。水射流不仅仅消除了切削区域的热量。它还带走了烧蚀的废料和任何其他可能作为碎屑粘附在工件上的污染物。结果是更清洁的切削和可能终结去毛刺和其他下游的操作。

这三个优点的结合使LMJ具有多功能性，可将复杂的特征切割成几乎任何材料，除了玻璃，木材，纸张，纺织品和透明塑料。 Coderre先生说，这使得该工艺不仅可以替代干式激光切割，还可以替代许多其他工艺。

·补充和替代

自2001年推出LCS系列以来，公司将重点放在金属和其他硬质材料上，Synova已经记录了LMJ在全球客户设施中取代其他工艺的多个例子。据该公司介绍，它经常被证明比铣削微型零件更快——假设材料足够柔软可以选择铣削——它也消除了对毛刺和刀具损坏的担忧。它可以比EDM快得多，EDM会在某些表面上产生微裂纹，需要定期更换电极和/或电线，并且仅能在导电材料上工作。事实证明，它比电铸或冲压更灵活，并且能够产生比后者更小的尺寸。不锈钢、铝、铜铍、镍钛，立方氮化硼——LMJ可广泛应用于各种应用，特别是在医疗，刀具和汽车市场。

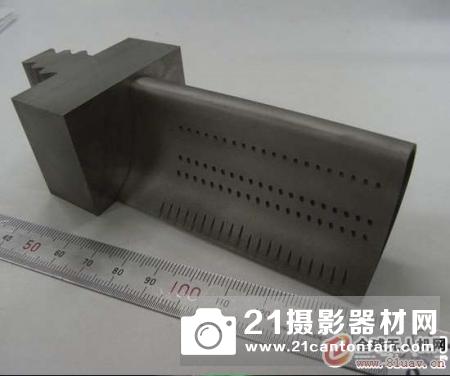

然而，最近MCS系列的揭幕以及与SST达成的协议揭示了Synova在工业涡轮机市场中所看到的机会，特别是加入了Makino等合作伙伴的相关技术和专业知识之后。根据在GE验证的概念，SST现在正在营销所谓的“混合加工单元”，包括MCS 500和Makino EDBV的EDM钻机，专门用于钻削铸造叶片中的冷却孔和具有中空内部的导向叶片部件。Makino SST总监Mark Logan表示：“与我们EDM的EDBV系列集成(LMJ)，使用户能够钻出一个具有最佳成果的完整叶片，包括非视距孔的钻孔。”

他解释说，这些涡轮叶片和导流叶片通常涂有陶瓷隔热层，以帮助抵御高温。问题是，这些涂层不导电，EDM仅适用于导电材料。因此，制造商通常在涂覆涂层之前对孔进行EDM钻孔。更复杂的是，现在冷却孔变得越来越复杂。设计者越来越多地采用具有锥形、方形或其他非圆形开口的扩散器孔，这些开口并不总是以外部扩散器形状为中心。仅使用EDM，制造商通常选择加工出大于规格的这些特征以适应涂层的厚度，其中一些特征可能需要在之后手动移除。具有在机床之间传输数据的方案的自动化混合加工单元简化了该过程。初始涂层渗透和扩散器形状的加工可以通过LMJ进行，同时将大部分孔留给EDM钻机。

至少，通常就是这种情况。如果一个孔足够浅，LMJ完全能够加工整个几何形状，并且它可能比EDM钻孔更快。然而，在一定深度，水流开始分解，EDM变得更快，并且是唯一选择。 EDBV机器也具有其他优点。例如，它们的发电机具有动态反馈电路，感知管式电极的位置并根据需要增加进给以使 “空气切削”最小化，特别是在高接合角度时。机床还可以感知电极何时在一秒或0.04英寸深度内突破内腔以保持速度，同时防止可能会扰乱气流的电火花回击。EDM产品经理Brian Pfluger表示，Makino的专用弯曲导轨还有助于加工非视距涡轮发动机孔特征的功能。

可以说LMJ和EDM钻孔在这些应用中都占有一席之地，并且由制造商决定哪种钻孔最适合任何给定的工作。将两者结合在一个单元中可以使两个过程的工作负荷平衡，从而将质量和生产率提高到超出任何一个孤立系统的水平。同时，根据GE报告，该公司已经在利用LMJ机床从陶瓷基复合材料中切削分离的涡轮零件。如果GE的案例是个标杆，那么其他制造商也可以从这人尽皆知的加工工具包中添加LMJ，可以作为其他工艺的补充和替代。
